复合材料
我们的复合材料专用烘箱可适应您不同的复合材料制造工艺：预浸渍、RTM、灌注、纤维缠绕、缠绕、蜂窝干燥、模具（预）加热、树脂真空注入模具、聚合（真空下）、固化、后固化、原型制作、干燥、热成型等。
20 年复合材料专用烘箱经验
它们用于复合材料行业的不同分支：航空（直升机叶片、飞机部件、陶瓷基复合材料发动机等）、航海（船体等）、电力（EHT 绝缘子管等）、军备、航天（推进器管等）、运输（接触网设备）、制药、化学（牙科树脂等）、玻璃、橡胶、水泥、塑料、汽车、运动（弓、板、滑雪板等）、风力涡轮机（叶片）等。 由于您的工艺是独一无二的，因此您的烘箱也是如此。我们在复合材料领域的经验使我们能够为您提供完美契合您规格的烘箱，并提供丰富的选配和配件。欢迎随时联系我们。

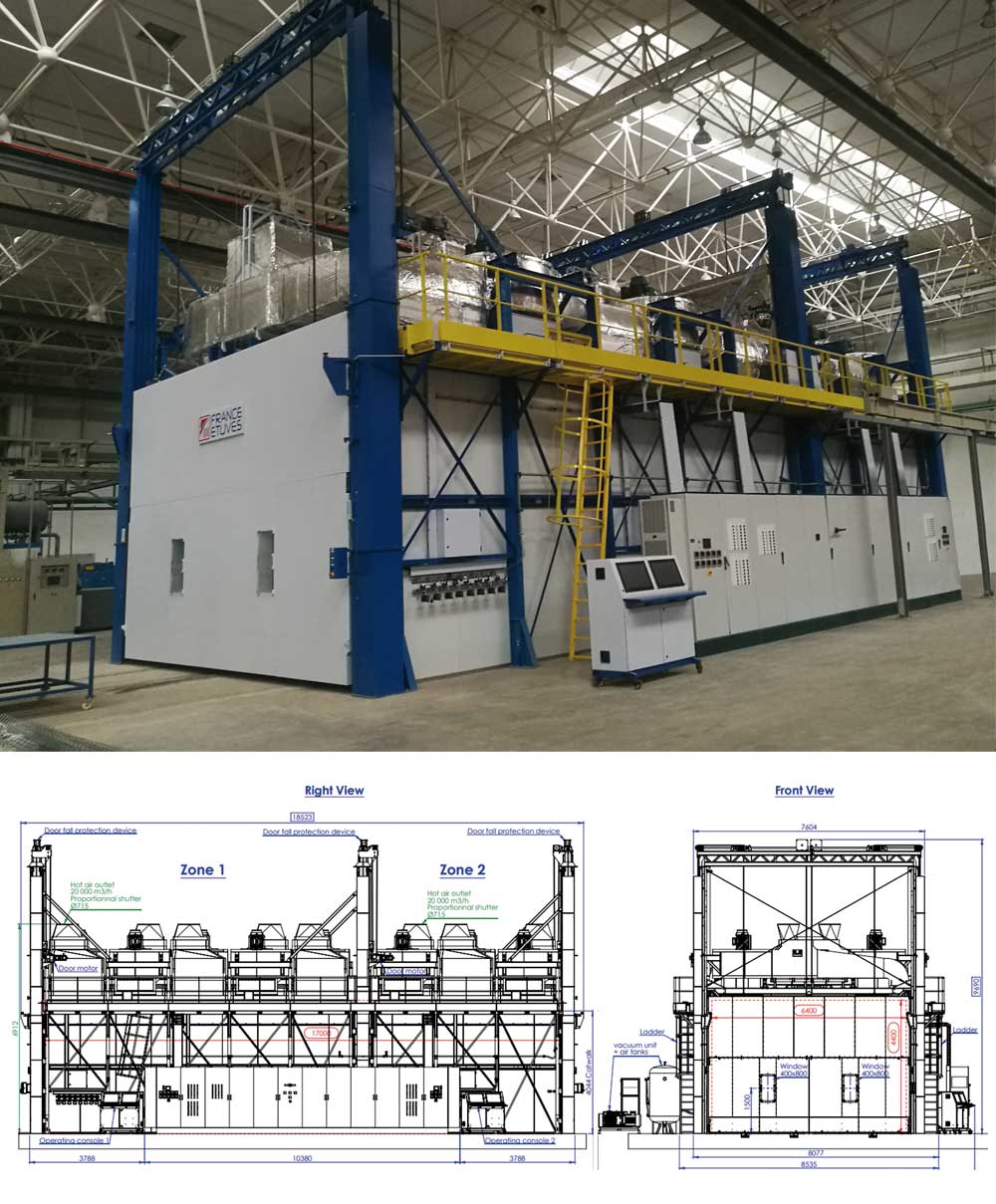

K226 模块化 XM 烘箱，容量为 480m³（8 个模块，每个 60m³）
→ 最高温度：250℃
→ 尺寸：长 6400 毫米 x 深 17000 毫米 x 高 4400 毫米
→ 绞盘驱动的升降门 + 防坠落系统 + 手动操作选项
→ 内部采用 304 不锈钢 - 4 个 Ø60 通道 + 插头
→ 走道+维修梯
→ 2x2 FE3000 监控系统（1 台监控 PC + 1 台冗余 PC）+ 1 个 Synology，配备 2 个 HDD 用于数据库存储
→ 泵送系统：2 x 400 m3/h + 1500 l 主真空罐。由 PLC 控制。2 个 500 l 辅助真空罐（每个区域 1 个）
→ 带柜式空调的电气柜
→ 所有搅拌机均采用变速控制
烘箱分为 2 个独立区域
（区域 1 = 模块 1 至 5，区域 2 = 模块 6 至 8）。
区域 1（深度 10,400mm），配备：
- 5 个模块，每个模块包含 198 kW 的加热功率（6 个 33 kW 的模块）
- 8x8 热电偶 J 型插座（64 个插座）
- 内部 2 根停止电缆（每侧 1 根）
- 3 个灯/模块（总共 24 个）
- 3x8 可控真空插座（3x8 个用于真空的插座 + 3x8 个用于测量的插座）
- 4 个压力插座
- 5 个 20,000 m3/h 的抽气机用于冷却和降温 + 进气口处的过滤器
- 靠近中央断头台门的右侧 1 个检修门/紧急出口
区域 2（深度 6,400mm），配备：
- 3 个模块，每个模块包含 198 kW 的加热功率（6 个 33 kW 的模块）
- 4x8 + 1x4 热电偶 J 型插座（36 个插座）
- 内部 2 根停止电缆（每侧 1 根）
- 2x8 可控真空插座（2x8 真空插座 + 2x8 测量插座）
- 2x 压力插座
- 3 个 20,000m3/h 提取器用于冷却和降温 + 进气过滤器
- 靠近中央闸刀门的右侧有 1 个检修门/紧急门
温度均匀性 +/-3°C 至 250°C，符合 AMS2750 E 型、CPS8100 C 型和 BAC5621。
案例展示：
欧洲最大的烘箱，200°C 级 – 900m³ - 4 个模块
复合材料船体的聚合
→ 内部尺寸：宽6.9米 x 深32.6米 x 高4米
→ 最高 200°C
→ 均匀性：180°C 时 +/- 1.5°C
模块化烘箱 XM 250 m³ – 8 个模块
真空袋中复合材料部件的聚合
→ 内部尺寸：宽4.4米 x 深16.8米 x 高3.4米
→ 最高 250°C
→ 3 个升降门：前门、后门和中门
→ 在单个 250 m³ 容积内或两个相互独立的 125 m³ 容积内进行聚合
→ FE3000监控软件
→ 冷却抽气机
→ 32个真空插座
→ 32个测量插座
→ 64 J 热电偶插座
工业烘箱 16100 L
蜂窝聚合烘箱
→ 内部尺寸：宽2100毫米 x 深3650毫米 x 高2100毫米
→ 最高 300°C
→ FE3000监控软件
→ 专属通风系统
→ 冷却提取器
→ 带过滤器的进气口
→ 16 J 热电偶插座
→ 供应蜂巢专用推车
模块化烘箱 XM 48m³ – 4 个模块
在封闭的铝制模具中聚合复合材料部件，用于制造飞机通风管道
→ 内部尺寸：宽3米 x 深8米 x 高2米
→ 最高 250°C
→ FE3000监控软件
→ 冷却抽气机
模块化烘箱 XM 58m³ – 4 个模块
胶水聚合，用于在压力下组装铝部件
→ 内部尺寸：宽3.3米 x 深8米 x 高2.2米
→ 最高 200°C
→ FE3000监控软件
→ 24 T型热电偶插座
→ 6个真空插座
→ 6个测量插座
→ 6个测压孔
→ 冷却抽气机

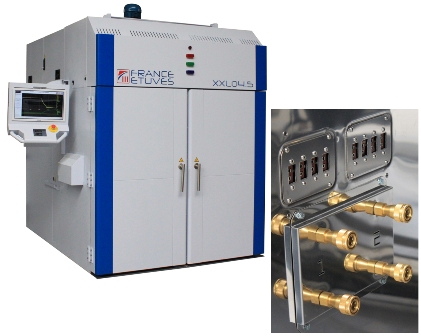

XXL04.5工业烘箱
真空袋中复合材料部件的聚合
→ 内部尺寸：宽1500毫米 x 深2000毫米 x 高1500毫米
→ 最高 250°C
→ FE3000监控软件
→ 8 J 热电偶插座
→ 2个真空插座
→ 2个测量插座
XTOP 4900L 卧式烘箱
纤维缠绕部件的聚合
→ 内部尺寸：宽3500毫米 x 深1000毫米 x 高1400毫米
→ 最高 200°C
→ FE3000监控软件
→ 带旋转检测系统的心轴旋转驱动系统
→ 排出空气的活性炭过滤
→ 电动千斤顶辅助开门
XTOP 14m³ 卧式烘箱
复合材料部件放置在模具中进行聚合
→ 内部尺寸：宽8200毫米 x 深1200毫米 x 高1400毫米
→ 最高 200°C
→ 12 K 热电偶插座
→ 室内定位指南
→ 电动千斤顶辅助开门
XXL01工业烘箱
复合材料部件的聚合
→ 高性能复合材料
→ 内部尺寸：宽1000毫米 x 深1000毫米 x 高1000毫米
→ 最高 200°C
→ 冷却提取器
